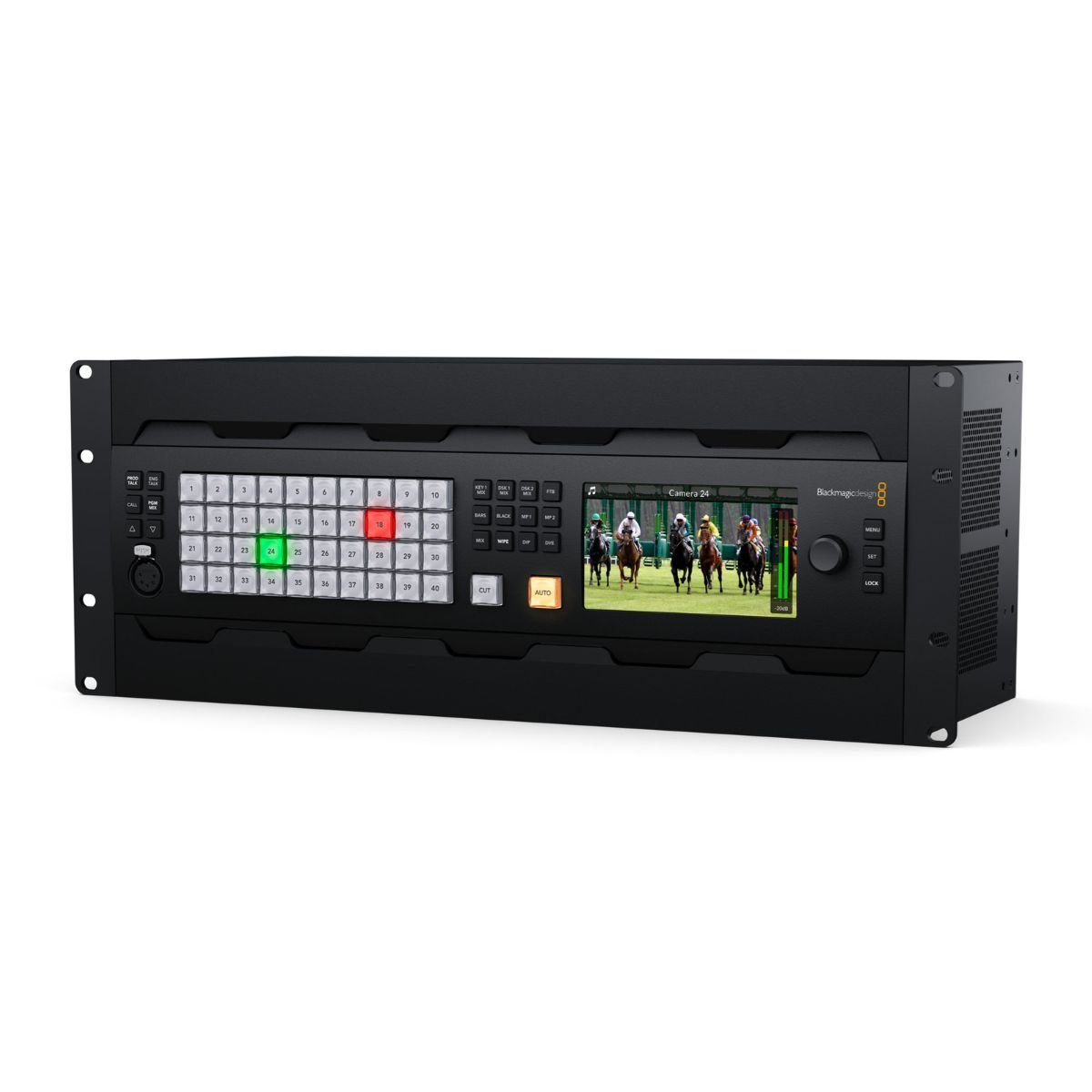

ATEM 4 M/E Constellation 4K Plus là bộ trộn hình Ultra HD khổng lồ với 80 inputs 12G-SDI tiêu chuẩn và 48 Aux Outputs 12G-SDI. Mẫu mới này có kích thước gấp đôi so với mẫu 4 M/E lớn nhất hiện nay và cũng bao gồm 16 ATEM Advanced Chroma Keyers, 4 máy phát đa phương tiện Ultra HD, 4 multiviews độc lập Ultra HD, 2 bộ xử lý SuperSource và nhiều tính năng khác.

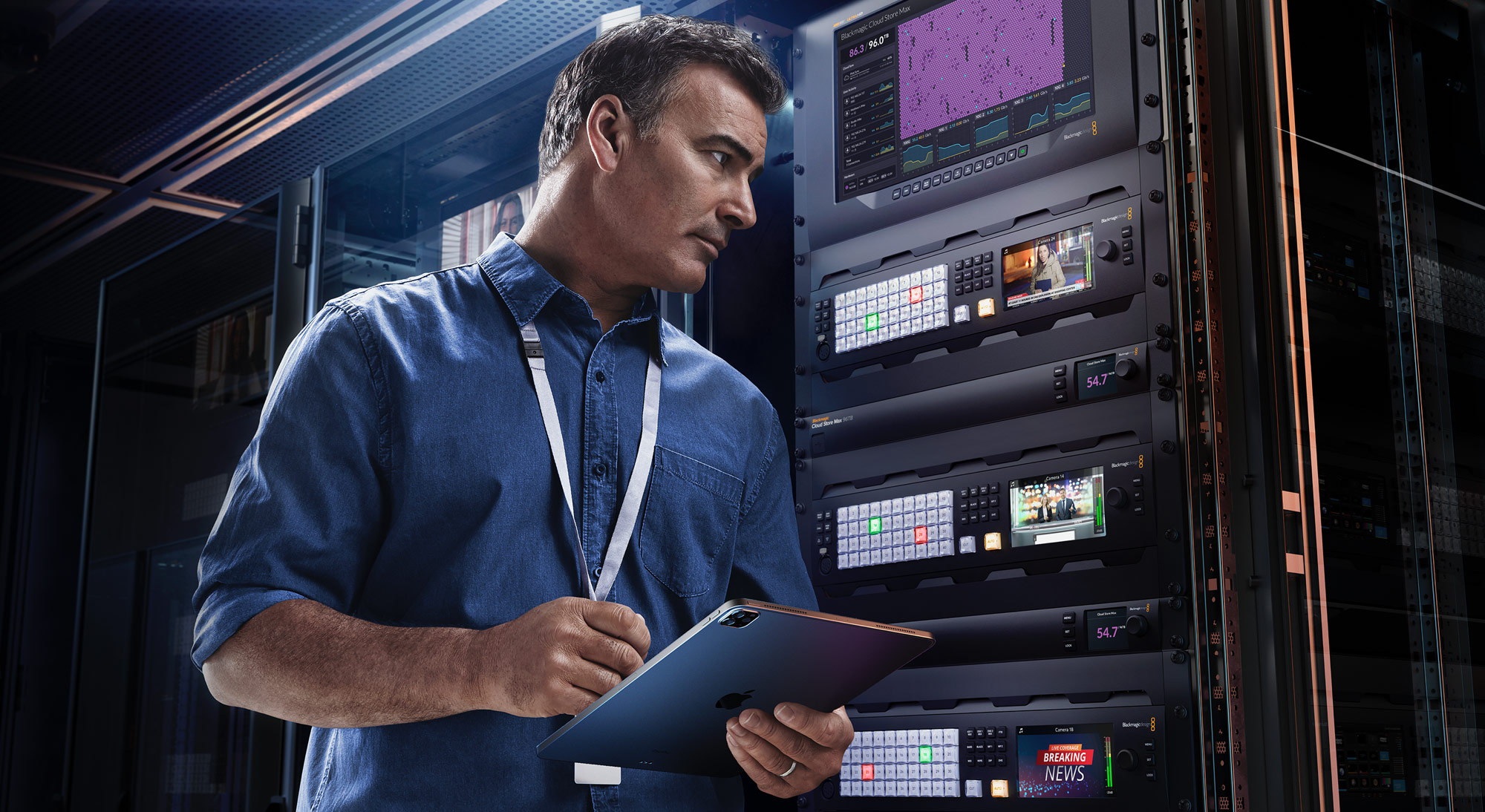

Các bộ chuyển đổi ATEM Constellation tự hào với thiết kế gắn giá đỡ nhỏ gọn, đi kèm với bảng điều khiển tích hợp. Vì vậy, khách hàng có thể vận hành bộ chuyển đổi từ bảng điều khiển phía trước trong quá trình cài đặt hoặc sử dụng trong trường hợp khẩn cấp. Cũng bao gồm một màn hình LCD lớn để khách hàng có thể xem đầu ra chương trình và thay đổi cài đặt bộ chuyển đổi. Thiết kế nhỏ gọn là lý tưởng cho sản xuất trực tiếp di động, với phần sau của bộ chuyển đổi bao gồm các kết nối cho đầu vào 3G-SDI hoặc 12G-SDI, đầu ra phụ trợ, âm thanh cân bằng và Ethernet để điều khiển. Các mẫu 4 M/E hàng đầu thậm chí còn bao gồm RS-422 để điều khiển nối tiếp và kết nối âm thanh kỹ thuật số MADI.

Bộ chuyển đổi ATEM Constellation là lý tưởng cho các buổi hòa nhạc và lễ hội âm nhạc vì khách hàng có thể đặt máy quay ở tất cả các khu vực của sân khấu để có phạm vi bao phủ đáng kinh ngạc. Ngay cả các môn thể thao trực tiếp cũng có lợi từ số lượng đầu vào và DVEs khổng lồ cho phép khách hàng xây dựng các thành phần nhiều lớp để bao phủ hành động. Cách nhanh nhất để sản xuất chương trình là trực tiếp. Với đồ họa nội bộ mạnh mẽ và nhiều ATEM advanced chroma keyers, khách hàng có mọi thứ họ cần cho sản xuất chương trình phức tạp.

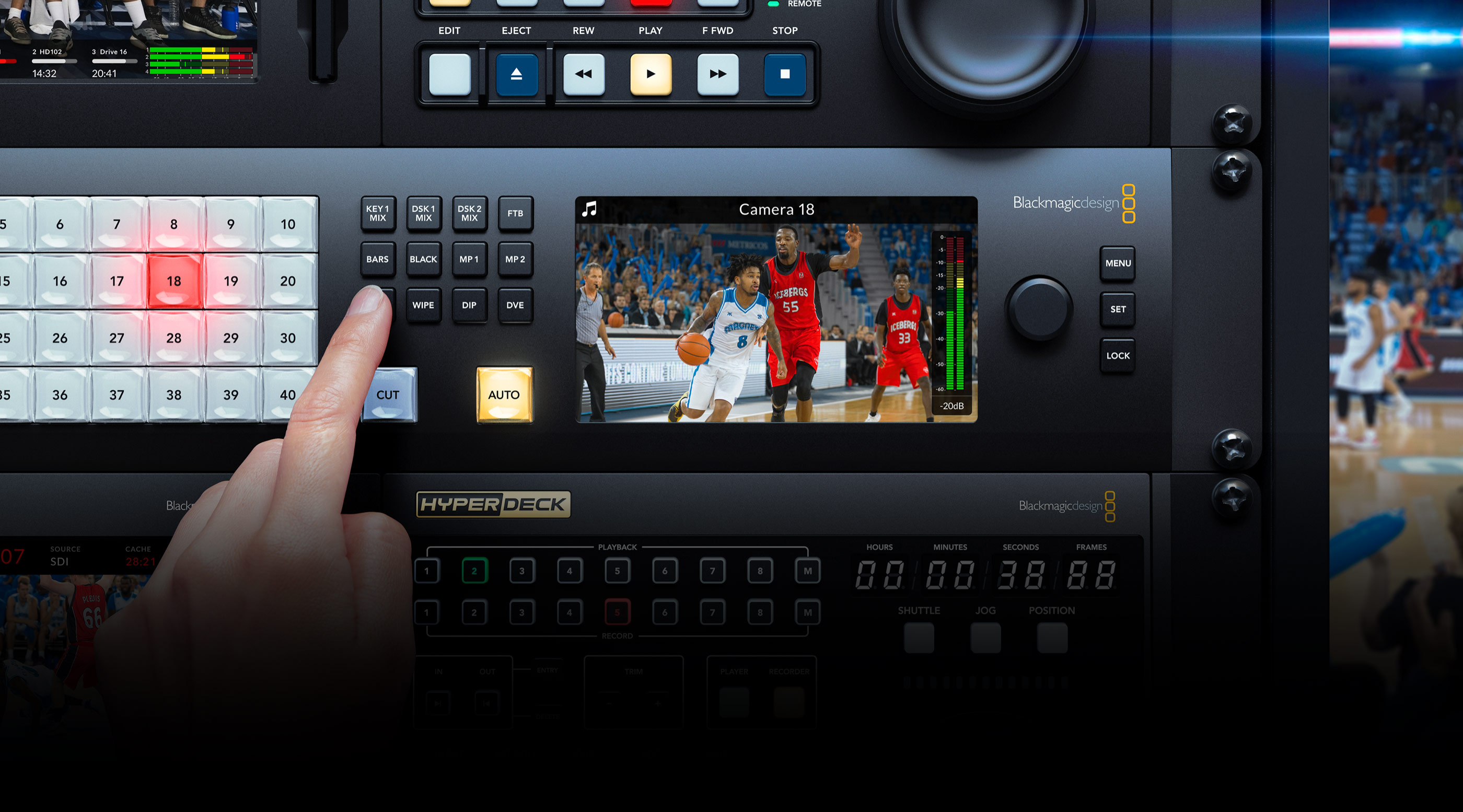

Với bảng điều khiển tích hợp, khách hàng có thể đơn giản đi tới và vận hành ATEM Constellation bất kỳ lúc nào. Thêm vào đó, các nút điều khiển trên bảng điều khiển phía trước là loại cao cấp giống như các tấm panel kích thước đầy đủ, do đó chúng cực kỳ đáng tin cậy. Khách hàng thậm chí có thể điều khiển keyers, media và fade to black từ bảng điều khiển phía trước. Có một đầu nối tai nghe 5 chân tiêu chuẩn công nghiệp trên bảng điều khiển phía trước, với các nút điều khiển talkback. Thêm vào đó, màn hình LCD và nút menu trên bảng điều khiển phía trước cũng cho phép truy cập hầu hết mọi tính năng hoạt động của bộ chuyển đổi.

Mỗi đầu vào đều có bộ chuyển đổi tiêu chuẩn chuyên dụng, cho phép chuyển đổi bất kỳ đầu vào video SDI nào sang tiêu chuẩn video của bộ chuyển đổi. Khách hàng có thể chạy mỗi đầu vào SDI của bộ chuyển đổi theo một tiêu chuẩn truyền hình khác nhau, và tất cả các đầu vào sẽ hoạt động. Trên các mẫu ATEM 4 M/E, khách hàng thậm chí có thể xuất âm thanh ra nhiều đầu ra âm thanh kỹ thuật số MADI, cho phép khách hàng giao phó các nguồn âm thanh của bộ chuyển đổi cho một kỹ sư âm thanh bên ngoài để trộn.

Dòng ATEM Constellation có số lượng đầu ra hoàn toàn độc lập rất lớn. Các đầu ra SDI này rất mạnh mẽ vì khách hàng có thể định tuyến độc lập bất kỳ đầu vào SDI hoặc nguồn nội bộ nào đến từng đầu ra SDI. Điều này hoàn hảo để chạy các nguồn cấp dữ liệu độc lập đến màn hình sân khấu, máy ghi chính và bộ xử lý streaming. Hoặc sử dụng các đầu ra SDI cho các máy ghi ISO, nơi mỗi deck sẽ nhận được một đầu vào bộ chuyển đổi được đồng bộ lại với mã thời gian tương ứng. Tất cả các đầu ra SDI đều có âm thanh chương trình, mã thời gian RP-188, điều khiển máy quay SDI, tally và talkback.

Multiview tích hợp cho phép khách hàng giám sát nhiều nguồn trên một màn hình đơn. Các mẫu ATEM 4 M/E Constellation có 4 multiviews độc lập. Tất cả đầu vào SDI ngoài và các nguồn video nội bộ có thể được định tuyến đến bất kỳ view nào. Tất cả các multiviews đều có thể tùy chỉnh và có thể được cài đặt độc lập với 4, 7, 10, 13 hoặc 16 view cùng lúc. Khách hàng thậm chí có thể thêm viền tally, nhãn nguồn và VU meters làm lớp phủ trên từng view. Một viền màu đỏ và xanh lá sẽ hiển thị tally cho từng view, chỉ ra các nguồn nào đang phát trực tiếp.

ATEM Constellation có tối đa 4 DVEs độc lập, tùy thuộc vào mẫu, cho phép khách hàng thay đổi vị trí đồ họa và tạo các thành phần hình ảnh trên hình ảnh. Khách hàng có được chất lượng tuyệt vời và DVE hỗ trợ định vị, thay đổi kích thước và tỉ lệ, tất cả đều theo thời gian thực. DVE cho phép khách hàng tạo các hiệu ứng hình ảnh trong hình ảnh chuyên nghiệp với các viền 3D tùy chỉnh, bóng và ánh sáng. DVE cũng có thể được sử dụng để tạo ra các chuyển đổi DVE tuyệt vời với các hiệu ứng bóp và chuyển động để thêm phần phấn khích vào chương trình của mình. Khách hàng thậm chí có thể kết hợp các chuyển đổi DVE với đồ họa tùy chỉnh để tạo ra các chuyển đổi lau đồ họa của riêng mình. ATEM 4 M/E Constellation 4K Plus bao gồm 2 bộ xử lý SuperSource để có thêm DVEs.

Để giữ cho các đoàn đội làm việc như một đội sáng tạo duy nhất, ATEM Constellation có thể nói chuyện được tích hợp sẵn. Các nói chuyện hỗ trợ một đầu nối tai nghe XLR 5 chân, cộng với một đầu nối RJ12 gắn phía sau để giao tiếp với các hệ thống nói chuyện tiêu chuẩn công nghiệp như ClearCom hoặc RTS. Khách hàng có được khả năng kiểm soát nói chuyện đầy đủ bao gồm các vòng lặp chương trình và kỹ thuật, điều khiển sidetone để nghe mic của tai nghe vào tai nghe, và mix chương trình. ATEM Constellation cũng hỗ trợ nói chuyện SDI, sử dụng các kênh 15 và 16 của SDI để giao tiếp 2 chiều với máy quay của Blackmagic Design. Nó thậm chí còn có thể trộn mic nói chuyện vào âm thanh chương trình cho các lồng tiếng.

Media pool tích hợp lưu trữ đồ họa chất lượng phát sóng RGBA và các hoạt hình có thể được phát lại ngay lập tức bởi 2 hoặc 4 media player. Media pool tích hợp chứa đồ họa để sử dụng với media player và các mẫu 4 M/E có thể chứa 60 hình tĩnh và lên đến 400 khung hình hoạt hình. Khách hàng có thể dễ dàng quản lý tất cả phương tiện của mình bằng cách sử dụng ATEM Software Control đi kèm hoặc tải xuống trực tiếp từ Photoshop bằng plugin ATEM Photoshop.

Đối với tin tức hoặc làm việc với bối cảnh ảo, ATEM Constellation là hoàn hảo vì nó có nhiều ATEM Advanced Keyers để làm chroma key hoặc luminance keying chất lượng cao. Chroma keyer rất mạnh mẽ và có một trình chọn màu để lấy mẫu màu nền cho việc tạo thông số key tự động. Khách hàng có được các điều khiển chính xác cho cạnh và flare, và thậm chí có cả bộ chỉnh màu foreground để khách hàng có thể khớp "giao diện" của lớp foreground với lớp nền làm cho các thành phần liền mạch trở nên khả thi. Keyer cũng có thể được sử dụng cho pattern và DVE keying.

Với 4 upstream chroma keyer trên mỗi hàng M/E, khách hàng có được giải pháp hoàn hảo để xây dựng các bối cảnh ảo. Với rất nhiều ATEM advanced chroma keyers, khách hàng có thể sử dụng một keyer cho mỗi máy quay để tạo ra một thành phần liền mạch của máy quay qua nền tùy chỉnh. Khách hàng có thể sử dụng các bộ xử lý hình ảnh bên ngoài cho các bối cảnh ảo, hoặc khách hàng có thể xây dựng một bối cảnh ảo máy quay cố định bằng cách tải nền hình ảnh tĩnh đã kết xuất sẵn trước từ media players và media pool. Khách hàng có thể thiết lập macro để thay đổi máy quay và tải đúng background vào media players.

Ngoài các DVEs trong hàng M/E, các mẫu 4 M/E còn bao gồm bộ xử lý multi layer SuperSource mạnh mẽ với 4 lớp DVE bổ sung cộng thêm một lớp nền, tất cả đều xuất hiện ở ATEM Constellation như một nguồn đầu vào bổ sung. Bất kỳ đầu vào video của bộ chuyển đổi nào cũng có thể được sử dụng cho từng DVE của SuperSource, sau đó tất cả được xếp lớp cùng nhau trên một background tùy chỉnh của media pool. SuperSource giống như có một bộ chuyển đổi VFX nhiều lớp bổ sung tích hợp. SuperSource hoàn hảo cho việc làm các hình ảnh trong hình ảnh cho các cuộc phỏng vấn bởi vì khách hàng có thể thiết lập hiệu ứng trong khi giữ các DVE chính tự do để thực hiện các tác vụ khác. Các mẫu ATEM 4 M/E Constellation thậm chí còn có 2 bộ xử lý SuperSource hoàn toàn độc lập.

Trên các mẫu 4K, khách hàng có thể kết nối thiết bị trong các tiêu chuẩn truyền hình HD hoặc Ultra HD, bao gồm các định dạng 720p, 1080i, 1080p, và 2160p. Chỉ có multi rate SDI cho phép chuyển đổi giữa các định dạng để khách hàng có thể ngay lập tức thích nghi với nhu cầu của công việc mà khách hàng đang thực hiện ở bất kỳ đâu trên thế giới. Các đầu vào SDI cũng sẽ xử lý âm thanh nhúng và mix âm thanh từ tất cả các đầu vào video. Các đầu ra chương trình bao gồm thông tin nói chuyện, tally và điều khiển máy quay. Vì vậy, khách hàng có thể kết nối bất kỳ đầu ra SDI nào của bộ chuyển đổi trở lại máy quay để trả về chương trình, điều khiển máy quay và nói chuyện.

ATEM Constellation là bộ chuyển đổi sản xuất trực tiếp đầu tiên trên thế giới được thiết kế cho sản xuất âm thanh chuyên nghiệp trực tiếp. Tất cả các đầu vào SDI đều có tính năng EQ tham số 6 dải, compresser, limiter, cổng chống ồn, và expander vào bộ trộn âm thanh. Trên các mẫu ATEM 4 M/E, có hai đầu ra MADI để tách ra các kênh 1 đến 4 của 30 đầu vào SDI đầu tiên, rất tốt cho các kỹ sư âm thanh bên ngoài, cộng thêm một đầu vào MADI cho bổ sung 32 kênh âm thanh bên ngoài đến bộ trộn âm thanh. Mẫu 4K Plus lớn nhất có 4 đầu ra MADI để tách các kênh âm thanh từ đầu vào SDI 1 đến 60, cộng thêm 2 đầu ra MADI cho 128 kênh đầu vào bổ sung cho bộ trộn.

Với bộ trộn âm thanh Fairlight tích hợp, ATEM Constellation cho phép thực hiện việc trộn âm thanh trực tiếp cực kỳ phức tạp. Tùy thuộc vào mẫu, bộ trộn nội bộ có tới 300 kênh đầu vào, cho bộ trộn âm thanh lớn nhất trong một bộ chuyển đổi sản xuất trực tiếp. Âm thanh được tách ra từ tất cả các đầu vào video SDI và được chuyển đến bộ trộn âm thanh. Sau đó, các mẫu 4 M/E tích hợp các kênh đầu vào bộ trộn âm thanh bổ sung trên các đầu vào âm thanh MADI bổ sung. Mỗi kênh đầu vào đều có chất lượng cao nhất với EQ tham số 6 dải, compresser, limiter, expander, cổng chống ồn và chế độ panning đầy đủ. Khách hàng có thêm các kênh cho đầu vào analog, micro talkback và các media players. Tất cả sức mạnh âm thanh này có thể được điều khiển thông qua phần mềm điều khiển ATEM hoặc một bảng điều khiển tương thích với Mackie.

Chỉ có ATEM Constellation cung cấp một loạt các tùy chọn bảng điều khiển với 7 mẫu Bảng Điều Khiển tiên tiến ATEM có sẵn. Các Bảng Điều Khiển tiên tiến ATEM có một giao diện kiểu M/E tiêu chuẩn công nghiệp và quen thuộc. Mỗi bảng điều khiển đều có màn hình LCD tích hợp cho các menu, các nút chất lượng cao với ánh sáng đèn tùy chỉnh, cần điều khiển DVE và thanh trượt T-bar. Khách hàng thậm chí có thể thiết lập và kích hoạt macro. Tất cả các hàng nút M/E đều có màn hình LCD tích hợp để dán nhãn nút đầu vào động. Mẫu 4 M/E rất lớn gồm 4 hàng M/E với 40 nút đầu vào mỗi hàng.

Các đặc điểm nổi bật của ATEM 4 M/E Constellation 4K Plus:

• Thiết kế tiên tiến với các điều khiển bảng điều khiển tích hợp.
• 80 đầu vào 12G-SDI đã chuyển đổi tiêu chuẩn.
• 48 đầu ra 12G-SDI tùy chỉnh.
• 4 multiviews độc lập với nhiều tùy chọn bố trí.
• 4 DVEs độc lập.
• Talkback chuyên nghiệp tương thích với ClearCom và RTS.
• Media nội bộ cho các hình ảnh tĩnh và đồ họa động.
• Bao gồm 16 chroma keyers nâng cao ATEM.
• 2 bộ xử lý nhiều lớp SuperSource.
• Đầu vào 12G-SDI đa tỷ lệ cho tất cả các tiêu chuẩn truyền hình HD và Ultra HD lên tới 2160p60.
• Bộ trộn âm thanh Fairlight với 156 kênh tích hợp sẵn.
• Tương thích với tất cả các bảng điều khiển phần cứng ATEM.
