Bổ sung kết nối 12G-SDI

Để kết nối với các thiết bị SDI, bạn chỉ cần bổ sung thêm Blackmagic SDI Expander 8x12G. Đây là thiết bị hỗ trợ tín hiệu hai chiều (bi-directional) với 8 ngõ vào 12G-SDI và 8 ngõ ra 12G-SDI, phục vụ hoàn hảo cho cả việc thu tín hiệu (capture) và phát lại (playback). Nhờ việc trang bị nhiều cổng Ethernet, bạn có thể thiết lập một hệ thống kết nối linh hoạt giữa cả video IP và SDI!

Bổ sung Video IP 10G

Kết nối với các thiết bị chuẩn SMPTE-2110 thông qua mạng Ethernet 10G chi phí thấp bằng cách bổ sung Blackmagic StudioBridge 10G PWR. Thiết bị này giúp phân tách một cổng Ethernet duy nhất trên ATEM thành 8 kết nối video IP 2110 qua Ethernet 10G. Đặc biệt, nó còn cung cấp nguồn PoE++ lên đến 90W trên mỗi cổng Ethernet 10G!

Bổ sung Switch Ethernet 100G

Bạn có thể sử dụng bất kỳ cổng video IP 2110 qua Ethernet 100G nào trên ATEM để kết nối đồng thời 8 kênh ngõ vào và ngõ ra của bộ trộn hình chỉ trên một đường dây vật lý duy nhất! Chỉ cần kết nối với Blackmagic Ethernet Switch 820, sau đó bạn có thể thực hiện định tuyến (route) tới sự kết hợp của cả các thiết bị IP và SDI trong cùng một hệ thống!

Kết nối Ethernet 100G kép cho hệ thống SMPTE-2110 dự phòng!

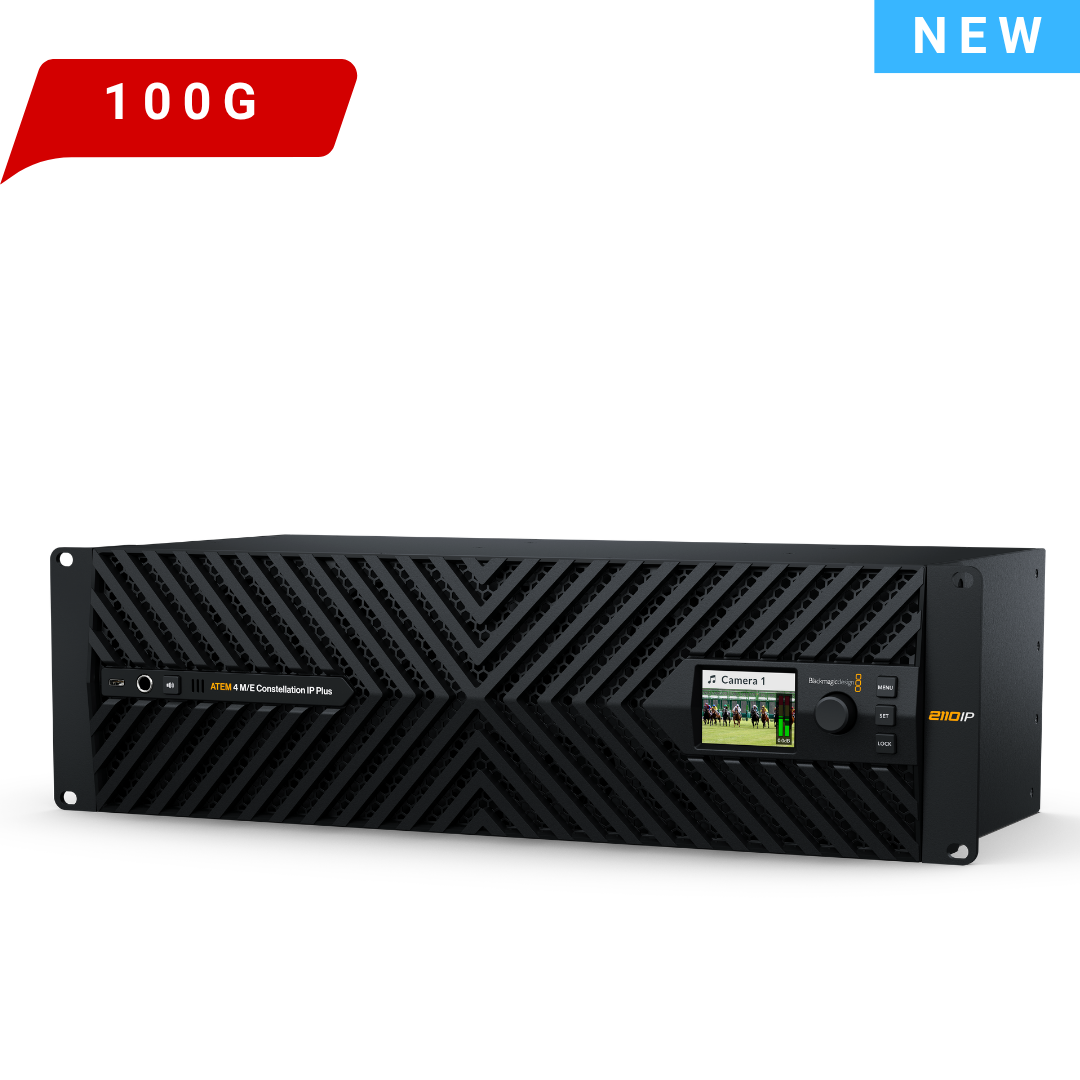

ATEM 4 M/E Constellation IP trang bị nhiều kết nối chuẩn SMPTE-2110 sử dụng hạ tầng Ethernet 100G, hỗ trợ đồng thời 8 kênh video đầu vào và 8 kênh đầu ra trên mỗi đường truyền! Bộ trộn hình sau đó sẽ tự động ánh xạ (map) các ngõ vào/ra này thông qua các kết nối Ethernet 100G hiện có.

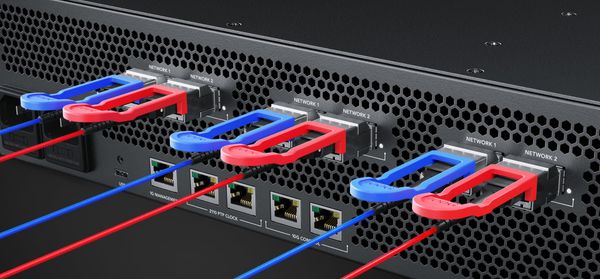

Mỗi kết nối Ethernet 100G đều sở hữu hai cổng vật lý riêng biệt để hỗ trợ khả năng dự phòng SMPTE-2110, cho phép bạn kết nối mỗi cổng vào một bộ chuyển mạch (switch) mạng hoàn toàn độc lập. Cơ chế SMPTE 2022-7 (Seamless Protection Switching) sẽ gửi hai bản sao video và âm thanh giống hệt nhau qua cả hai đường kết nối; sau đó, ở phía nhận, hệ thống thực hiện so sánh các gói tin RTP dựa trên số thứ tự (sequence number) và tái cấu trúc một khung hình video hoàn hảo từ bất kỳ gói điểm ảnh (pixels) nào cập bến trước. Quá trình vận hành của bộ trộn hình là hoàn toàn liền mạch!

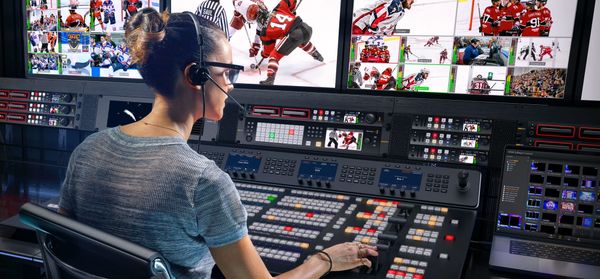

Lựa chọn giữa Bàn điều khiển Phần cứng hoặc Phần mềm

Tất cả các bộ trộn hình ATEM đều cung cấp hệ thống tùy chọn điều khiển đa dạng bằng cả phần cứng và phần mềm. Đặc biệt, bạn có thể sử dụng chung các bàn điều khiển cho tất cả các dòng ATEM khác nhau tùy theo quy mô sự kiện.

• Phần mềm điều khiển miễn phí: Đi kèm với dòng ATEM Constellation là phần mềm điều khiển miễn phí dành cho Mac và Windows. Phần mềm kết nối với bộ trộn qua Ethernet hoặc USB, cho phép bạn điều phối hình ảnh, tải lên dữ liệu đa phương tiện (media), trộn âm thanh và điều khiển camera.

• Nâng cấp phần cứng chuyên nghiệp: Khi nhu cầu công việc đòi hỏi sự mạnh mẽ và phản xạ nhanh hơn, bạn có thể bổ sung ATEM Advanced Panel để thực hiện các thao tác chuyển cảnh chuyên nghiệp, hoặc ATEM Camera Control Panel để quản lý các thông số máy quay chuyên sâu.

• Tùy biến tối đa: Thiết bị thậm chí còn cung cấp bộ công cụ phát triển phần mềm (SDK), cho phép bạn tự xây dựng các giải pháp điều khiển tự động hóa theo yêu cầu riêng của mình!

Tích hợp Bộ tách nền xanh ATEM Advanced Chroma Key Thế hệ mới!

Đối với các chương trình tin tức hoặc trường quay ảo, ATEM Constellation là lựa chọn hoàn hảo khi sở hữu số lượng lớn các bộ ATEM Advanced Keyer, mang lại khả năng tách nền xanh (chroma key) hoặc tách độ sáng (luminance key) với chất lượng cực cao!

Bộ tách nền xanh này vô cùng mạnh mẽ, tích hợp công cụ chọn màu (color picker) để lấy mẫu màu nền trực tiếp, từ đó tự động tính toán và tạo ra các thông số tách nền tối ưu. Bạn có quyền kiểm soát chuẩn xác các chi tiết vùng biên (edge) và khử nhiễu sáng (flare); thậm chí, thiết bị còn tích hợp bộ chỉnh màu tiền cảnh (foreground color corrector) để bạn đồng nhất "diện mạo" (look) giữa lớp tiền cảnh và hậu cảnh, tạo nên những khung hình ghép chân thực và liền mạch nhất.

Bộ keyer này còn có thể ứng dụng cho việc tách nền theo hình mẫu (pattern) và DVE keying! Với 4 bộ ATEM Advanced Keyer trên mỗi hàng M/E, bạn sẽ sở hữu tổng cộng 16 bộ Keyer trên một bàn trộn 4 M/E!

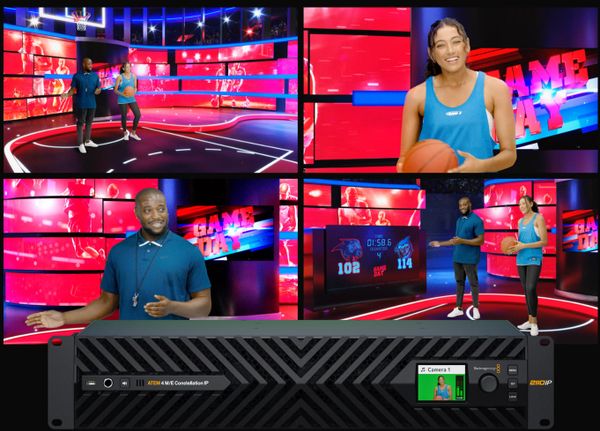

Tạo dựng Trường quay ảo Ấn tượng

Với 4 bộ tách nền xanh (upstream chroma keyers) tích hợp trên mỗi hàng M/E, bạn đang sở hữu giải pháp hoàn hảo để xây dựng các trường quay ảo chuyên nghiệp! Nhờ số lượng bộ tách nền dồi dào, bạn có thể gán riêng mỗi bộ cho một camera để tạo ra những khung hình ghép chủ thể lên hậu cảnh tùy chỉnh một cách liền mạch. Ngay cả khi chỉ sử dụng một hàng M/E đơn lẻ, bạn vẫn có đủ số lượng keyer để vận hành một trường quay ảo lên đến 4 camera!

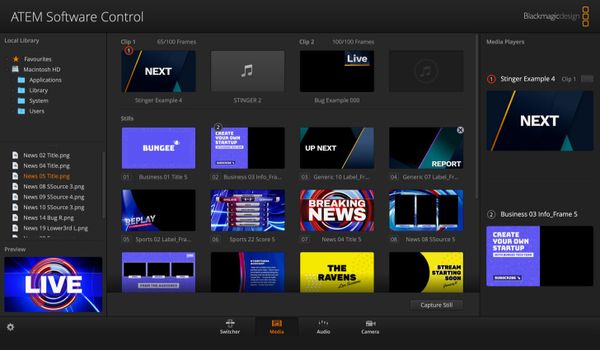

Bạn có quyền lựa chọn sử dụng các bộ xử lý hình ảnh bên ngoài cho các hệ thống trường quay ảo phức tạp, hoặc tự xây dựng một trường quay ảo với góc máy cố định (fixed camera) bằng cách tải các hình nền tĩnh đã được kết xuất sẵn (pre-rendered) từ Media Players và Media Pool. Thú vị hơn, bạn có thể thiết lập các lệnh tự động (macros) để khi chuyển đổi camera, hệ thống sẽ tự động tải đúng hậu cảnh tương ứng vào trình phát media! Với tính linh hoạt vượt trội này, bạn có thể tự do thử nghiệm và triển khai nhiều cấu hình studio khác nhau!

Bộ xử lý SuperSource cực kỳ mạnh mẽ!

Ngoài các bộ DVE ở các hàng M/E, bạn còn sở hữu các bộ xử lý đa lớp SuperSource mạnh mẽ với 4 lớp DVE bổ sung cùng 1 lớp nền; tất cả xuất hiện trên ATEM Constellation như một nguồn đầu vào cộng thêm.

Bất kỳ nguồn video đầu vào nào của bộ trộn cũng có thể được gán cho mỗi lớp DVE trong SuperSource, sau đó chúng được xếp lớp cùng nhau trên một hậu cảnh tùy chỉnh từ kho Media Pool. Có SuperSource giống như việc bạn sở hữu thêm một bộ trộn kỹ xảo (VFX) đa lớp được tích hợp sẵn bên trong vậy!

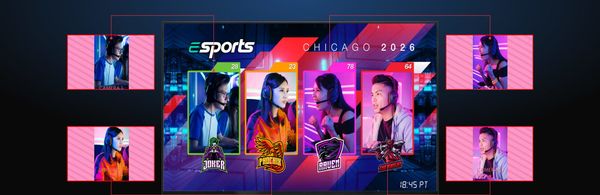

SuperSource là giải pháp hoàn hảo để tạo các hiển thị hình-trong-hình (Picture-in-Picture) cho các buổi phỏng vấn, vì bạn có thể thiết lập các hiệu ứng này mà vẫn giữ trống các bộ DVE chính cho những tác vụ khác. Với 2 bộ xử lý SuperSource hoàn toàn độc lập, bạn có thể kết hợp chúng để tạo ra các bố cục phức tạp lên tới 8 khung hình cùng lúc!

Tương thích với mọi Tiêu chuẩn Video Broadcast HD và Ultra HD

ATEM 4 M/E Constellation IP hỗ trợ tất cả các tiêu chuẩn video truyền hình phổ biến hiện nay. Đặc biệt, bộ chuyển đổi tiêu chuẩn (standards converter) được trang bị trên mọi kênh đầu vào cho phép bạn làm việc với nhiều định dạng video khác nhau cùng một lúc. Thiết bị có thể chuyển đổi linh hoạt giữa các tiêu chuẩn HD và Ultra HD, bao gồm 720p, 1080i, 1080p và 2160p (lên đến 60p). Điều này cực kỳ quan trọng khi bạn cần thích ứng tức thì với yêu cầu công việc tại bất kỳ đâu trên thế giới!

Ngoài ra, bạn vẫn có thể gửi tín hiệu đàm thoại (talkback), đèn báo hiệu (tally) và lệnh điều khiển đến các thiết bị SDI nếu kết nối qua bộ Blackmagic SDI Expander 8x12G. Từ đó, bạn có thể kết nối các ngõ ra SDI này trở lại máy quay để cấp tín hiệu ngược (program return), điều khiển máy quay và đàm thoại.

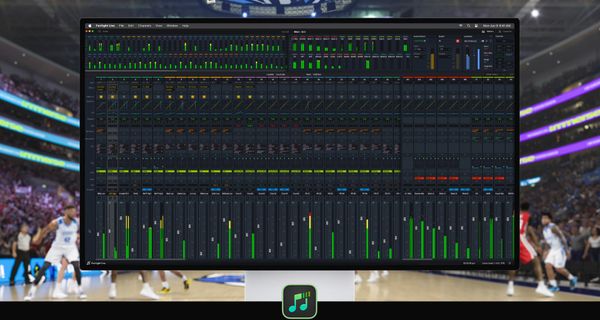

Hỗ trợ Fairlight Live cho Trộn âm thanh Vòm (Surround Sound)!

Fairlight Live là phần mềm trộn âm thanh chuẩn 2110 mạnh mẽ nhất thế giới hiện nay dành cho truyền hình và sự kiện trực tiếp! Nó có khả năng xử lý hàng ngàn kênh âm thanh khi chạy trên các máy tính Mac và Windows hiện đại. Điểm tuyệt vời nhất là phần mềm này hoàn toàn miễn phí!

Fairlight Live hỗ trợ định tuyến âm thanh đến và đi từ bộ trộn ATEM Constellation thông qua cổng USB. Khác với các mixer phần cứng truyền thống, phần mềm này hỗ trợ bản địa (native) các định dạng âm thanh Stereo, Surround (âm thanh vòm) và Immersive (âm thanh đắm chìm). Hệ thống tích hợp các tính năng mạnh mẽ như: hỗ trợ plug-in bên thứ ba, chế độ Solo AFL/PFL, đàm thoại và các bộ kiểm soát đầu vào nâng cao (như tăng giảm độ nhạy đầu vào từ xa và ngõ vào kép)! Bạn còn sở hữu trình phát tín hiệu (cue player), lưu trữ cấu hình nhanh (snapshots), ma trận nội bộ và nhiều hơn thế nữa! Bạn cũng có thể vận hành nhiều hệ thống song song cho nhiều người dùng cùng lúc hoặc để dự phòng hoàn toàn.

Hệ thống Talkback Truyền hình Chuyên nghiệp Thực thụ

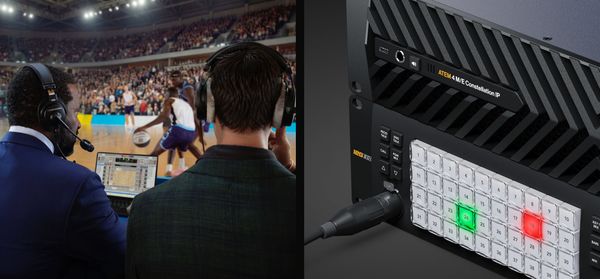

Tất cả các bộ trộn ATEM 4 M/E Constellation đều tích hợp sẵn hệ thống đàm thoại nội bộ đơn giản, sử dụng kênh âm thanh 15 và 16 để giao tiếp hai chiều với máy quay Blackmagic Design.

Tuy nhiên, khi kết hợp với Fairlight Live, bạn sẽ có thêm nhiều tuyến (bus) đàm thoại cũng như khả năng định tuyến toàn bộ kênh âm thanh trên ATEM 4 M/E Constellation IP. Điều này có nghĩa là bạn có thể tạo ra bao nhiêu tuyến talkback tùy ý. Nhờ đó, quy trình giao tiếp sẽ hiệu quả hơn hẳn, bao gồm các vòng lặp (loops) riêng cho máy quay và kỹ thuật, các tuyến cho bình luận viên, và các bản mix riêng biệt cho từng thành viên ngay từ phần mềm Fairlight Live. Tất cả những gì bạn cần làm là định tuyến tuyến talkback vào kênh 15 và 16 của bất kỳ ngõ ra ATEM nào, sau đó gửi tín hiệu đó đến máy quay hoặc bình luận viên tương ứng.

Chào bạn, đây là bản dịch chuẩn xác dành cho các chuyên gia hạ tầng IP Video và kỹ sư hệ thống truyền hình, tập trung vào việc xây dựng hệ sinh thái 100G SMPTE-2110 hoàn chỉnh từ Blackmagic Design:

Xây dựng Hệ thống Video IP SMPTE-2110 dựa trên nền tảng Ethernet 100G!

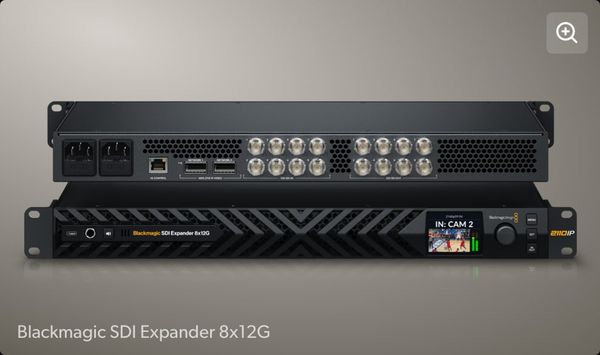

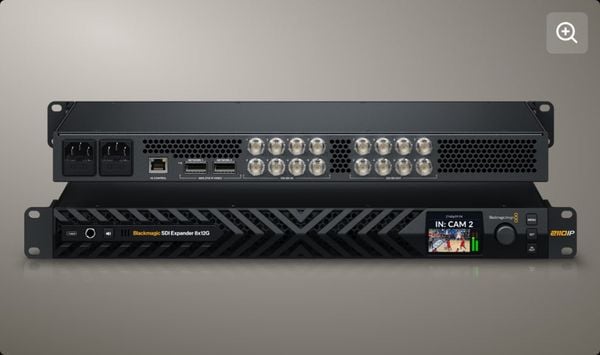

Blackmagic SDI Expander 8x12G

Chuyển đổi toàn bộ hệ thống thiết bị 12G-SDI của bạn – bao gồm máy quay và các hệ thống giám sát – sang hệ thống SMPTE-2110 dựa trên nền tảng Ethernet 100G hiện đại. Thiết bị hỗ trợ 8 ngõ vào 12G-SDI và 8 ngõ ra 12G-SDI ở tất cả các định dạng video HD và Ultra HD lên đến 2160p60. Đặc biệt, thiết bị còn trang bị các kết nối Ethernet 100G dự phòng chuẩn SMPTE-2022-7!

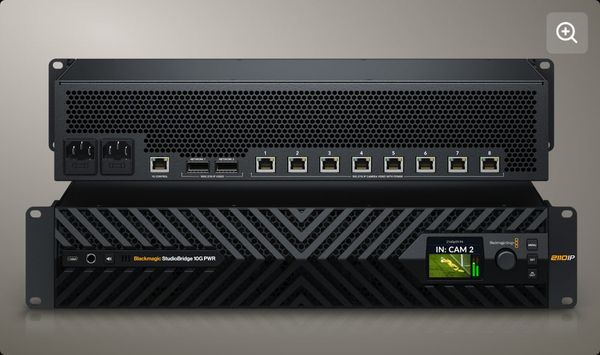

Blackmagic StudioBridge 10G PWR

Kết nối các máy quay và bộ chuyển đổi chuẩn SMPTE-2110 dựa trên nền tảng Ethernet 10G! Bộ chuyển đổi video SMPTE-2110 hai chiều này đóng vai trò cầu nối, kết nối mạng Ethernet 100G dự phòng tới 8 cổng Ethernet 10G riêng biệt. Thiết bị được thiết kế để tích hợp các liên kết 10G vào hệ thống 100G dự phòng, đồng thời cung cấp nguồn PoE++ lên đến 90W trên mỗi cổng Ethernet 10G.

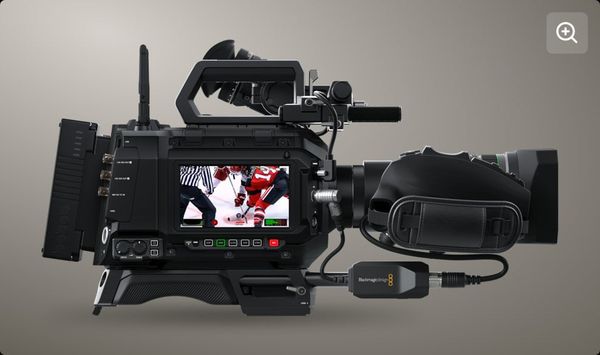

Blackmagic URSA Cine 12K LF 100G

Ghi hình trực tiếp với Blackmagic URSA Cine 12K! Hãy tưởng tượng quy trình sản xuất trực tiếp được thực hiện bởi một chiếc máy quay điện ảnh kỹ thuật số đột phá, sở hữu cảm biến RGBW khổ lớn (Large Format) 36 x 24mm, dải tương phản động 16 stops, tùy chọn ngàm ống kính PL, LPL, EF, B4 và khả năng truyền tải video chuẩn SMPTE-2110 lên tới 440 fps thông qua kết nối Ethernet 100G!

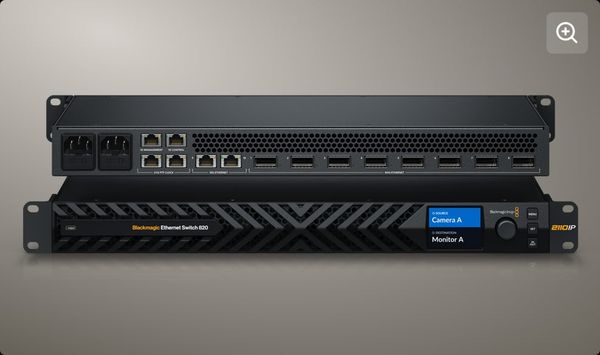

Blackmagic Ethernet Switch 820

Kết nối và định tuyến toàn bộ thiết bị Ethernet 100G của bạn với Blackmagic Ethernet Switch 820! Bạn sẽ sở hữu một bộ chuyển mạch Ethernet hiệu suất cao với độ trễ thấp, trang bị 8 kết nối 100G siêu tốc và 2 cổng 10G tốc độ cao. Ngoài ra, thiết bị còn tích hợp các cổng xung nhịp PTP dự phòng và giao thức NMOS để quản lý và điều khiển toàn bộ hệ thống IP 2110

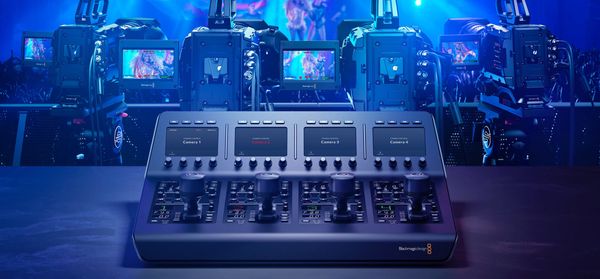

Sở hữu Hệ thống Điều khiển Máy quay Chuyên nghiệp Tiêu chuẩn Ngành

Bàn điều khiển ATEM Camera Control Panel mới cung cấp 4 bộ điều khiển máy quay tiêu chuẩn, mang lại quy trình vận hành tương đương với các hệ thống xích máy quay (camera chains) đắt đỏ có giá lên tới hàng trăm nghìn đô la! Với thiết kế linh hoạt và tính di động cao, thiết bị có thể đặt gọn trên bàn làm việc hoặc lắp đặt trên khay trượt của tủ rack.

Toàn bộ lệnh điều khiển được truyền đến máy quay thông qua giao thức SDI trên dòng Blackmagic URSA Broadcast và Blackmagic Studio Cameras, hoặc thông qua giao thức REST API trên dòng Blackmagic URSA Cine 12K. Bạn sẽ sở hữu các phím điều khiển chuyên dụng, bao gồm cần điều khiển (joystick) kiểu CCU cùng các bộ điều khiển màu sắc camera (RGB), độ lợi tổng (master gain), mức đen (black), khẩu độ (iris) và nhiều thông số khác. Đặc biệt, tất cả các nút chức năng đều được sắp xếp theo bố cục truyền hình quen thuộc, hoàn hảo cho cả những kỹ thuật viên lão luyện lẫn người mới bắt đầu!
